【Arduino(Gallileo2)】シリアル通信 PCから送られてきた値配列に格納・表示

ほんの忘備録です。

PCから値送信→Arduino受信→配列に格納

コード

#define num 30//一度に送れる文字数

void setup() {
  Serial.begin(9600);//シリアル通信開始
}

void loop() {
  char incomingByte = 0;  // 受信データ用
  char sended_value[num] = {0};
  int i = 0;

  //シリアル通信
  while(1){
    if(Serial.available() > 0){
      incomingByte = Serial.read(); // 受信データを読み込む
      if(incomingByte > 47 && incomingByte < 59 ){ //アスキーコード10進数(47~59がきたら読み込み)
        sended_value[i] = incomingByte;//配列に入れる
        Serial.print(sended_value[i]);
        i++;
      }
      if(incomingByte == ';'){Serial.println(";");break;}//;が来たらwhile文終了。
    }
  }
}

結果

f:id:an-modoki:20160926074149p:plain

【PsychoPy】Galileo2(Arduino)とシリアル通信させてみる。Builder Viewで!

Builder Viewで動作を確認しました。

今日の午前中は何もかもが神っていますね。
あまり大したプログラムではないのですが、Builderでも動作を確認できました。

プログラムの詳細
  • タクトスイッチをオン、オフ→通信が成功すると画面に「OK」と表示される。
Builderの設定

Builderモードでルーチン、コンポーネントをこんな風に配置する。
f:id:an-modoki:20160922042058p:plain

コンポーネントの設定。

f:id:an-modoki:20160922042300p:plain

  • codeコンポ―ネント

f:id:an-modoki:20160922042414p:plain
f:id:an-modoki:20160922042455p:plain
f:id:an-modoki:20160922042550p:plain

実行結果

f:id:an-modoki:20160922042656p:plain

【PsychoPy】Galileo2(Arduino)とシリアル通信をしてみる。(coder編)

本日の朝、動作を確認しました。

Galileo側にコンパイル、スケッチを書き込み後、
PsychoPyのcoderモードで動作を確認しました。

以下が、Galileo側のプログラム

//------------------------------------------
//Tact switch time (P/N: 611 - PTS635SL50LFS)
//------------------------------------------
unsigned long tt, tt2, tt3;

int b_pin = 2;   // Desital pin
int ledpin = 13;
int state = 0;   // pin state
int flag = 0;

float tt4;

void setup() {
  Serial.begin(9600);
  pinMode(b_pin, INPUT);     // input setting
  pinMode(ledpin, OUTPUT);     // input setting
  digitalWrite(ledpin, LOW);   // LED pin
}

void loop() {
  float ans , temp , tv ;
  float ans2 , temp2 , tv2 ;

  state = digitalRead(b_pin);  // read data

  ans = analogRead(0) ;        // read sensor from A0 pin
  ans2 = analogRead(1) ;        // read sensor from A1 pin

  if(state == 1 && flag == 0){
    flag = 1;
    tt = millis();
    Serial.println("ON");
    digitalWrite(ledpin, HIGH);
  }
  if(state == 0 && flag == 1){
    tv = (ans*5)/1024;           // convert sensor value to voltage
    tv2 = (ans2*5)/1024;           // convert sensor value to voltage

    temp = 100 * (tv - 0.5);     // convert voltage to temperature
    temp2 = 100 * (tv2 - 0.5);     // convert voltage to temperature

    tt3 = millis();
    tt2 = tt3 -tt;
    tt4 = (float)tt2 / 1000;
    flag = 0;

    Serial.print("time:");       // output serial monitor
    Serial.print(tt4);       // output serial monitor
    Serial.print(",coldbar:");       // output serial monitor
    Serial.print(temp);       // output serial monitor
    Serial.print(",warmbar:");       // output serial monitor
    Serial.println(temp2);       // output serial monitor
    digitalWrite(ledpin, LOW);

  }

  delay(100);
 }

以下がPsychoPyのcoder側のプログラム。

import serial

com06 = serial.Serial('COM6') # open first serial port COM6
line = com06.readline()   # read a '\n' terminated line
print(line)
com06.close()

Galileo2はCOM6につないである。

実行結果

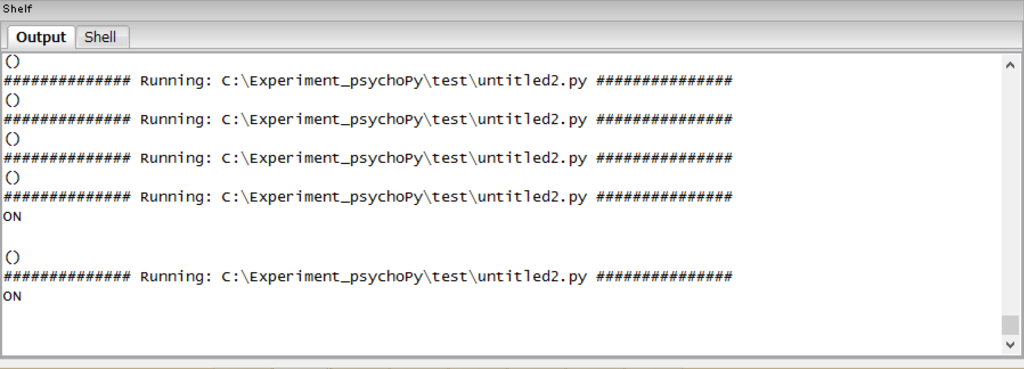

f:id:an-modoki:20160922035606p:plain

次はviewerモードで実装してみます!

Galileoを触ってみる【温度センサ/タクトスイッチを使ってみる】

センサ類をいじってみるよ!

今日は温度センサとタクトスイッチをそれぞれ動かしてみたいと思います。

必要なもの(GalileoとUSBケーブルの他)

タクトスイッチ編

datasheet: http://www.mouser.com/ds/2/60/PTS635-43997.pdf

  • 8.8KΩの抵抗 10KΩくらいなら何でも大丈夫

温度センサ編

温度センサをデータシートの通りにつなげて、以下のコードを書きます。
今回Vs側には3.0Vの電圧をかけるよ。
ない人はGalileoボードの3.3vを使うといいかも。

//****************************************
//Temperature sensor-1(Vs = 3.0v: TMP36)
//****************************************
void setup() {
     Serial.begin(9600) ;      // Serial initiallize
}
void loop() {
     float ans , temp , tv ;

     ans = analogRead(0) ;        // read sensor from A0 pin
     tv = (ans*5)/1024;           // convert sensor value to voltage
     temp = 100 * (tv - 0.5);     // convert voltage to temperature
     Serial.println(temp) ;      // send value to PC
     delay(1000) ;                // delay.
}

出力はこのような感じになりました。
f:id:an-modoki:20160916102214p:plain

タクトスイッチ編

タクトスイッチにつなげます。電源は5vで出力側はデジタルピン2につなぎます。
その途中から抵抗をグランドにつなげます。

//------------------------------------------
//Tact switch (P/N: 611 - PTS635SL50LFS)
//------------------------------------------

int b_pin = 2;   // Desital pin
int state = 0;   // pin state

void setup() {
  Serial.begin(9600);
  pinMode(b_pin, INPUT);     // input setting
}

void loop() {
  state = digitalRead(b_pin);  // read data
  Serial.println(state);       // output serial monitor
  delay(500);
}

タクトスイッチを押すと1が表示されます!!

Galileo を触ってみる【初期設定とLチカ】

IntelGalileo Gen2を触ってみます。

販売中止になってしまいましたが、研究室の段ボールにたくさん入っていたので
Galileo Gen2を使うことになりました。

[開発環境]
Windows8.1

箱から出してセットアップ

箱の中の内容物ですが、

  • AC アダプタ

このままでは使えないので、大学のショップまで

  • USB A male - USB micro B male

の買い物をしに行きました。おおよそ8ドルで買いました。

さあ、気を取り直してIDEとドライバのインストール

ArduinoIDEも使えます(1.53以上)
ですが、私はintel ArduinoをこちらからダウンロードしてIDEを入れました。

  • IntelArduino-1.6.0-windows-installer.exe

https://downloadcenter.intel.com/download/24355/Intel-Galileo-Board-Software-Package

ダウンロードが終わったら、
Galileo本体にACアダプタをさして、電源を入れて
先ほど買ってきたUSBケーブルをパソコンにつなぎます。

次にドライバーのインストール。

  • バイスマネージャーに不明なデバイスまたは、Galileo以外の名前で書いてある不明なデバイスを

右クリックして、ソフトウェアの更新をします。

  • 手動で更新をクリック

そして、ドライバの場所を以下で設定
C:\IntelArduino\drivers

そうすると、ドライバが入るはずなのですが、筆者はなぜか
「ストアへドライバーを追加する際に問題が発生しました」
という表示が出てしまい。

こちらのブログの方法を試してみました。
http://www.teradas.net/archives/9922/

そうするとやっとこさ、Galileoが認識されました。

Lチカをやってみる。

Galileoでちゃんとプログラムが書けるかどうか、試してみます。
IntelArduinoを起動して、以下のスケッチを書きます。

#define LED_PIN 13
void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(3000);
  digitalWrite(LED_PIN, LOW);
  delay(3000);
}

書き込み前

  • ツール→ボードでintel Galileo Gen2に変更
  • ツール→シリアルポートを設定

コンパイルをしてから、書き込みをします。


はい。うまく書き込めました。
お疲れ様です。
